Entwodiksyon pwodwi

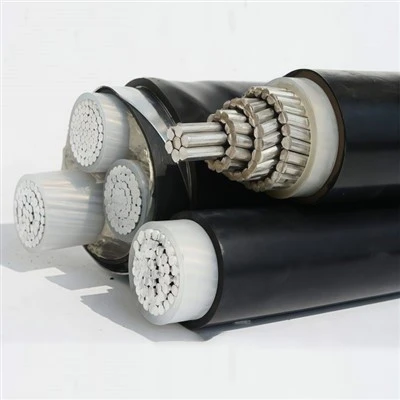

YJLV Overhead Bundle Cable se yon solisyon pwofesyonèl transmisyon pouvwa anlè pwepare pou distribisyon pouvwa, estasyon elektrik PV ak pwojè endistriyèl. Avèk yon estrikti pake kontra enfòmèl ant, kab sa a amelyore itilizasyon espas ak efikasite enstalasyon, sipòte livrezon pouvwa serye nan konstriksyon iben ak riral elektrik. Adopte konsepsyon an doub aliminyòm, li konbine ekselan konduktiviti elektrik ak efikasite pri, matche bidjè achtè mondyal yo ak demann pèfòmans. Bati ak izolasyon XLPE ak djenn PVC, kab la bay sèvis deyò ki estab ak dirab alontèm -nan anviwonman ki difisil sou tèt yo. Li sipòte seksyon kwa -personnalisable ak layout debaz, ki kouvri vòltaj nominal soti nan 8.7kV rive 35kV pou adapte bezwen pwojè divèsifye.
Espesifikasyon teknik
|
Atik paramèt |
Spesifikasyon |
Atik paramèt |
Spesifikasyon |
|
Nimewo Modèl |
YJLV |
Mak |
HS |
|
Rated Voltage |
8.7kV, 10kV, 15kV, 20kV, 26kV, 35kV |
Materyèl kondiktè |
Aliminyòm |
|
Izolasyon |
XLPE |
Jacket |
PVC |
|
Blende |
Steel tep blende |
Tanperati travay |
90 degre |
|
Koulè |
Nwa |
Kantite Lòd Minimòm |
100 mèt |
|
Seksyon kwa |
Customizable |
Kantite Nwayo |
Customizable |
|
Sètifika |
CCC / ISO |
Sèvis |
OEM & ODM |
|
Aplikasyon |
Distribisyon pouvwa, PV, Power Station |
Kote orijin |
Hebei, Lachin |
Paramèt Tanperati Fonksyònman
| Kondiktè maksimòm rated tanperati opere | 90 degre |
| Tanperati maksimòm kout sikwi | Mwens pase oswa egal a 250 degre (dire mwens pase oswa egal a 5s) |
| Enstalasyon kab mete tanperati | Pi gran pase oswa egal a 0 degre |
| Tanperati anbyen pou mete ayeryen | 40 degre |
| Tanperati anbyen pou mete tè a | 25 degre |
Detaye dimansyon & paramèt elektrik
|
Sipèfisi -transversal nominal (mm²) |
Epesè izolasyon (mm) |
Epesè djenn (mm) |
Apeprè. dyamèt jeneral kab (mm) |
Apeprè. pwa nan kab (kg / km) |
Maksimòm rezistans DC nan kondiktè nan 20 degre (Ω / km) |
|
1x1.5 |
0.7 |
1.4 |
6 |
- |
- |
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1x240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1x300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1x400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1x500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1x630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1x800 |
2.6 |
2.3 |
44 |
- |
- |
Avantaj debaz yo
Estrikti entegre kab Overhead Bundle la senplifye enstalasyon, diminye demann clearance ak diminye rezistans van, ideyal pou wout konplèks sou tèt yo. Doub kondiktè aliminyòm asire konduktiviti segondè ak pwa limyè, efektivman bese chaj gwo kay won ak amelyore estabilite kadriyaj. Izolasyon XLPE bay gwo rezistans dyelèktrik ak chalè; PVC djenn pwoteje kont UV, imidite ak korozyon; blende tep asye amelyore pèfòmans mekanik kont domaj ekstèn. Avèk pèsonalizasyon konplè ak sètifika CCC / ISO, kab anlè pakèt sa a sèvi ti sistèm PV, gwo estasyon elektrik ak rezo endistriyèl yo seryezman. Sèvis OEM/ODM ak 100m MOQ pèmèt akizisyon fleksib pou esè ak deplwaman gwo echèl.
